Y42X可調式減壓閥本系列減壓閥屬于直接作用式薄膜彈簧減壓閥。主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣，控制閥瓣開度完成減壓穩壓功能。 在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備。也可在通常的冷熱水管網中，起減壓穩壓作用。 本產品調壓、穩壓動作平穩，適用于水和非腐蝕性液體介質的管路。

海水減壓閥定義

海水減壓閥是專為海水介質（如海洋工程用海水、海水淡化系統海水、船舶冷卻海水）設計，采用耐海水腐蝕材質與防泥沙堵塞結構，將海水壓力（通常 0.5-10MPa）降至下游設備所需低壓（0.1-2.0MPa）并穩定輸出，同時防范海水高鹽腐蝕、生物附著及泥沙磨損的專用閥門。其核心優勢在于 “耐海水腐蝕 + 防堵穩壓"：既解決普通減壓閥在海水中易發生電化學腐蝕、閥芯堵塞的問題，又針對海水特性優化密封與流道設計，符合 GB/T 12244、GB/T 30094 標準，適配海水淡化、船舶工業、海洋油氣、濱海電廠等海水應用場景。



海水減壓閥關鍵參數

結構與海水適配參數：主體材質選雙相鋼 2205（耐海水全面腐蝕，耐點蝕、縫隙腐蝕，耐溫 - 40-300℃）、超級雙相鋼 2507（高鹽濃海水、高溫海水，耐蝕性優于 2205，耐溫 - 40-350℃）、鈦合金 TA2（海水環境，如深海、高污染海水，耐蝕性，耐溫 - 253-300℃）；公稱壓力 PN0.6-16.0MPa（常用 PN1.6/4.0MPa，適配海水系統壓力）；公稱通徑 DN25-200（中大型口徑為主，適配海水大流量輸送，DN25-DN50 為小流量，DN100-DN200 為大流量）；連接方式選法蘭（HG/T 20592，配 EPDM 橡膠墊片或金屬包覆墊片，耐海水密封）、焊接（小口徑，減少泄漏點）；內置防護組件（濾網過濾精度 50-100μm，防泥沙堵塞；閥芯表面硬化處理，抗泥沙磨損；內壁防生物附著涂層，減少海洋生物滋生）。

性能與海水參數：進口壓力范圍 0.5-16.0MPa（需高于出口壓力 0.1MPa 以上，保障減壓效果）；出口壓力范圍 0.1-2.0MPa（低壓型適配海水淡化膜系統，0.1-0.5MPa；中壓型適配船舶冷卻、濱海電廠取水，0.5-2.0MPa）；減壓精度 ±2%（海水中壓力波動小，如出口 0.8MPa 時波動≤0.016MPa）；流量系數 Cv 值 5.0-100.0（按海水流量選擇，如海水淡化選 Cv≥20，船舶冷卻選 Cv≥50）；密封材質選 EPDM 橡膠（耐海水浸泡，耐溫 - 40-120℃，抗溶脹）、氟橡膠（高溫海水，耐溫 - 20-200℃，耐腐性更優）；耐蝕等級（在人工海水中浸泡 1000 小時，腐蝕速率≤0.005mm / 年）；泄漏率≤1×10??MPa?m3/s（常溫水壓測試，海水中泄漏率不超標準）。

Y42X可調式鋁青銅海水減壓閥應用案例

QAL9-4鋁青銅是一種以銅為基體、添加鋁和鐵元素的高性能銅合金，屬于含鐵的鋁青銅類別。其化學成分中鋁含量為8.0%-10.0%，鐵含量為2.0%-4.0%，具有高強度、優良的耐蝕性和耐磨性等綜合性能。該合金在熱態下壓力加工性能良好，可通過熱處理進一步優化力學性能，廣泛應用于船舶制造、機械工業、航空航天等領域，是高錫耐磨青銅的理想替代材料。



Y42X可調式鋁青銅海水減壓閥應用案例化學成分與組織結構

QAL9-4鋁青銅的化學成分精心配比，各元素含量為：銅Cu作為基體元素占余量，鋁Al含量8.0%-10.0%，鐵Fe含量2.0%-4.0%，以及少量錳Mn（≤0.5%）、鋅Zn（≤1.0%）等微量元素。雜質元素如鉛、錫等被嚴格限制在較低水平（鉛≤0.01%，錫≤0.1%），以確保材料性能的穩定性 。
在該合金的微觀結構中，鋁元素形成α固溶體，顯著提升合金的耐蝕性；而鐵元素形成彌散分布的κ相強化組織，有效細化晶粒并改善高溫性能與耐磨性。這種獨特的成分設計使QAL9-4鋁青銅通過固溶強化和彌散硬化作用的結合，實現了高強度與良好耐蝕性的平衡 。

物理與力學性能

QAL9-4鋁青銅具有優異的綜合性能組合，其物理參數包括：密度為7.50g/cm3，熔化溫度范圍1037-1048℃，熱導率58.6W/(m·K)，電導率10.5%IACS 。
力學性能方面，該合金表現出色：抗拉強度≥540MPa，經固溶時效處理后可達820MPa以上；伸長率δ10≥15%，兼具良好塑性；硬度范圍110-190HB，耐磨性突出 。更值得關注的是，該合金在400℃高溫下仍能保持穩定的力學性能，顯示出優良的高溫穩定性 。

耐腐蝕性能

QAL9-4鋁青銅在大氣、淡水及海水環境中具有優異的耐腐蝕性能。具體數據顯示，在海水環境中年腐蝕速率小于0.03mm/年，在3%氯化鈉溶液中的年腐蝕速率更低至<0.02mm/a 。
該合金對非氧化性酸、鹽酸、硫酸和乙酸等介質也表現出良好的耐蝕性，但在堿性溶液中耐蝕性較差，不宜在堿性條件下使用 。此外，QAL9-4還具有抗高溫氧化性能，在400℃以下長期工作仍能保持穩定性，使其適用于高溫環境 。

工藝性能與熱處理

QAL9-4鋁青銅具有良好的熱加工性能，熱加工溫度范圍為750-850℃，終鍛溫度不低于650℃。在熱態下可進行擠壓、軋制和鍛造成型，熱鍛率可達鍛造黃銅的80% 。
該合金的熱處理工藝包括退火處理（700-750℃保溫后空冷）和強化處理（850℃水淬+500-550℃回火）。通過適當?shù)臒崽幚?，合金硬度可提?0%以上，進一步優化機械性能 。
加工特性方面，QAL9-4支持電焊和氣焊，但釬焊性能較差。切削加工性評級為B級（中等），在退火狀態下切削效果更佳。此外，該合金還具有一定的冷加工性能，可進行冷軋、彎曲和成型加工 。

應用領域

基于其優異的綜合性能，QAL9-4鋁青銅在多個工業領域有著廣泛應用：
船舶與海洋工程：用于制造螺旋槳、舵軸襯套、密封環等耐海水腐蝕部件，其耐海水腐蝕與空泡侵蝕性能優異 。
• 機械制造：生產高負荷齒輪、軸承、液壓泵閥芯等耐磨零件，承載能力較傳統錫磷青銅提升30%以上，可耐受32MPa工作壓力
• 航空航天與軍工：應用于發動機軸承、齒輪、支架、接管嘴、法蘭盤等結構件，以及彈殼、艦船五金等特殊場合 。
• 能源與石化設備：制造閥門、反應器內襯、管道法蘭盤等耐壓耐蝕部件，在油氣環境中使用溫度可達450℃ 。
• 特殊工具制造：基于其無火花特性，可用于制造防爆工具；作為模具材料時，能避免粘模、劃傷工件，適用于不銹鋼板熱成型 。

Y42X可調式鋁青銅海水減壓閥應用案例總結



QAL9-4鋁青銅憑借其高強度、優良耐蝕性和耐磨性的三角性能平衡，成為工業領域的重要材料選擇。與傳統錫磷青銅相比，它具有更高的強度/重量比（約1.5倍）和更優的高溫穩定性；相比純鋁青銅，其鐵元素的加入使耐磨性提升25%以上 。
盡管該合金存在釬焊性能較差、高鋁含量可能導致熱脆性等局限性，但通過嚴格的工藝控制和應用優化，這些挑戰均可得到有效管理。隨著材料技術的不斷發展，QAL9-4鋁青銅在環境裝備、新能源設施等領域的應用將進一步擴展，為工業進步提供持續支持。







海水減壓閥選型要點

選型先定海水環境：常規近海海水（鹽度 3.5% 左右，常溫）選雙相鋼 2205+EPDM 密封；高鹽濃海水（如鹽田海水）、高溫海水（＞120℃）選超級雙相鋼 2507 + 氟橡膠密封；深海、高污染海水選鈦合金 TA2 + 金屬密封。其次匹配參數：按海水系統壓力選公稱壓力（4.0MPa 海水管路選 PN6.3MPa）；按下游需求選出口壓力（海水淡化膜系統需 0.3-0.5MPa，濱海電廠冷卻需 1.0-1.5MPa）；按流量算 Cv 值（預留 20% 余量，如實際需 60m3/h 流量選 Cv≥72）。最后關注細節：含大量泥沙場景需加強濾網強度；長期浸泡場景選防生物附著涂層；低溫海水（≤0℃）選耐凍材質，防止海水結冰損壞閥門。

海水減壓閥應用場景

海水淡化領域：用于反滲透海水淡化系統，雙相鋼 2205 閥體 + 法蘭，將 4.0MPa 海水減壓至 0.3-0.5MPa，適配反滲透膜組件，防堵塞濾網避免泥沙損壞膜元件，耐腐材質保障長期運行；

船舶工業領域：用于船舶海水冷卻系統，雙相鋼 2205 閥體 + 法蘭，將 1.6MPa 舷外海水減壓至 0.8-1.0MPa，為船舶主機、發電機冷卻，防生物附著涂層減少貝殼類生物堵塞管路，EPDM 密封耐海水浸泡；

海洋油氣領域：用于海上平臺海水注入系統，超級雙相鋼 2507 閥體 + 焊接，將 10.0MPa 海水減壓至 3.0-5.0MPa，注入油井提高采收率，耐高鹽濃海水腐蝕，抗泥沙磨損閥芯延長壽命；

濱海電廠領域：用于電廠海水取水系統，雙相鋼 2205 閥體 + 大口徑法蘭，將 2.5MPa 海水減壓至 1.0-1.2MPa，為凝汽器冷卻，大流量特性滿足電廠冷卻需求，濾網防海洋垃圾堵塞設備；

鹽化工領域：用于鹽田海水輸送系統，超級雙相鋼 2507 閥體 + 法蘭，將 3.0MPa 高鹽海水減壓至 0.5-0.8MPa，輸送至蒸發結晶設備，耐高鹽腐蝕特性適應鹽田環境，穩定減壓保障結晶效率。

海水減壓閥與相似產品比較

與普通淡水減壓閥比較：前者采用耐海水腐蝕材質（如雙相鋼）、防堵防生物附著設計；后者多為鑄鐵、普通不銹鋼，無專項防護，海水中 1-3 個月即發生腐蝕堵塞，海水場景前者壽命是后者的 8-10 倍；

與耐酸減壓閥比較：前者專注耐海水電化學腐蝕、防泥沙；后者側重耐強酸（如硫酸、鹽酸），無防生物附著與防堵設計，海水場景用耐酸減壓閥易因生物附著堵塞，強酸場景前者耐蝕性不足；

與哈氏合金減壓閥比較：前者耐海水腐蝕性價比高，適配常規海水場景；后者耐蝕性更強（尤其耐多種腐蝕介質），但成本是前者的 3-5 倍，常規海水場景前者更經濟，多介質腐蝕場景后者更優。



Y42X可調式鋁青銅海水減壓閥應用案例

序號	品  名	型 號   及 規 格	單位	數量	單　價 （元）	金 額 （元）	閥體材質 及其它
1	減壓閥	海水減壓閥Y42F 5K  DN65 壓力小于10公斤 進出口連接方式： 日標法蘭標準JIS F 5K-65 對角螺栓孔中心距130MM 4個螺絲孔 螺絲孔大小M12 介質：海水 進口壓力 0.6 MPA 出口壓力 0.2 MPA	臺	4			鋁青銅 四氟密封

性能規范

公稱壓力（MPa）	1.6	2.5	4.0	6.4	10.0	16.0
殼化試驗壓力（Mpa）	2.4	3.75	6.0	9.6	15.0	24
密封試驗壓力（Mpa）	1.6	2.5	4.0	6.4	10.0	16.0
最高進口壓力（Mpa）	1.6	2.5	4.0	6.4	10.0	16.0
出口壓力范圍（Mpa）	1.0-1.0	0.1-1.6	0.1-2.5	0.5-3.5	0.5-35	0.5-45
壓力特性偏差（Mpa）△P2P	GB12246-1989
流量特性偏差（Mpa）△P2G	GB12246-1989
最小壓差（Mpa）	0.15	0.15	0.2	0.4	0.8	1.0
滲漏量	GB12245-1989
標準	其他非標定制

減壓閥流量系數(Cv)

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2.5	4	6.5	9	16	25	36	64	100	140	250	400	570	780	1020	1500

主要零件材料

零件名稱	零件材料
閥體閥蓋底蓋	WCB
閥座	2Cr13
閥瓣	2Cr13
閥桿	2Cr13
缸套	2Cr13/25(鍍硬鉻)
活塞	2Cr13
O型圈	丁腈橡膠
密封圈	丁腈橡膠
膜片	夾織物丁腈橡膠
調節彈簧	60Si2Mn

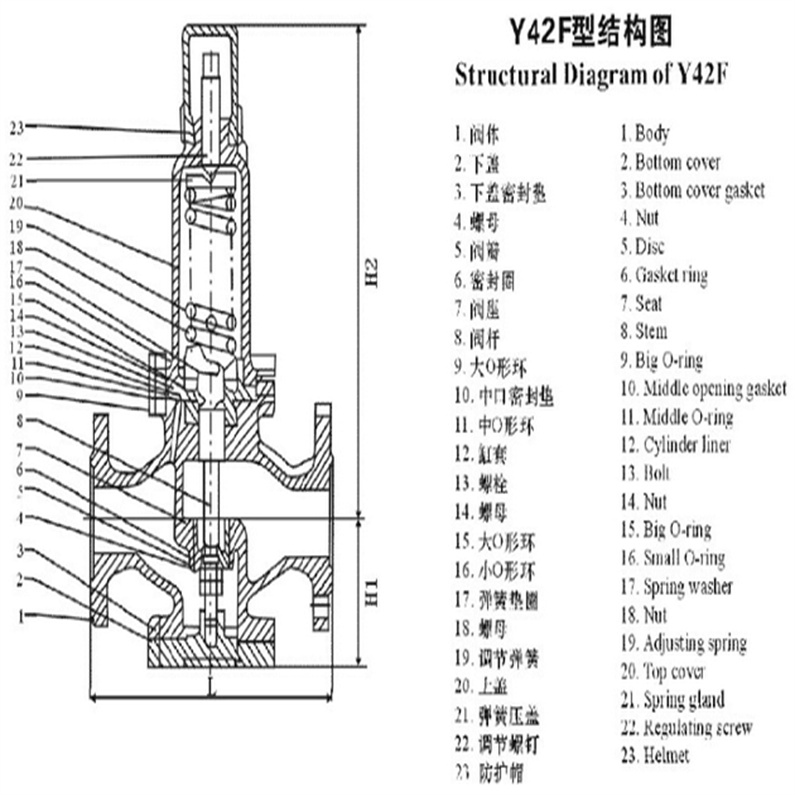

外形結構圖





Y42X可調式鋁青銅海水減壓閥應用案例主要外形尺寸

公稱通徑DN	外形尺寸
	L	H	Hl
15	160	225	90
20	160	265	98
25	180	265	110
32	200	265	110
40	220	320	125
50	250	320	125
65	280	325	130
80	310	385	160
100	350	385	170
125	400	430	200
150	450	430	210
200	500	560	240
250	650	690	290
300	800	800	335
350	850	880	375
400	900	980	405
450	900	1100	455
500	950	1130	465








減壓閥是靠開啟閥孔的大小對介質進行節流而達到減壓目的的，它能以自力作用將閥后的壓力維持在一定范圍內。減壓閥主要有活塞式、薄膜式、波紋管式減壓閥等，幾種常用類型減壓閥性能見下表。




Y42X可調式鋁青銅海水減壓閥應用案例安裝說明

①為了操作和維護方便，該減壓閥一般直立安裝在水平管道上，橫向安裝須特別說明。
②安裝時應注意使管路中介質的流向與減壓閥休上所示箭頭的方向一致。
③為了防止減壓閥后壓力超壓，應在離閥出口不少于4M處安裝一個安全閥。

二、減壓閥的計算

1、當減壓閥的減壓比β大于臨界壓力比βL時，減壓閥流量

2、當減壓閥的減壓比β等于或小于臨界壓力比βL時,減壓閥流量

三、減壓閥的選用與安裝注意事項

1、減壓閥只有在計算減壓比β時所用壓力為絕對壓力，其他壓力均為相對壓力。

2、減壓閥的型號與規格，應根據壓差、流量、介質特性等因素計算確定，不應直接按上游或下游管道的管徑確定。

3、活塞式減壓閥減壓后的壓力不應小于0.1MPa，如需減至0.07MPa以下，應再設波紋管式減壓閥或用截止閥進行二次減壓。

4、當減壓閥前后壓力比大于5~7時，應串連裝兩個。如閥后蒸汽壓力P2較小，通常宜采用兩級減壓，以使減壓閥工作時噪聲和振動小，而且安在熱負荷波動頻繁而劇烈時,為使第一級減壓閥工作穩定，一、二級減壓閥之間的距離應盡量拉開一些。

5、減壓閥有萬向性，安裝時注意不要把方向裝反，并應垂直安裝在水平管道對于帶有均壓管的減壓閥,均壓管應連接在低壓管道一側

6、減壓閥安裝一律采用法蘭截止閥，低壓部分可采用低壓截止閥。

7、旁通管是安裝減壓閥的一個組成部分，當減壓閥發生故障需要檢修時,可關閉減壓閥兩側的截止閥，暫時通過旁通管進行供汽。

8、減壓閥兩側應分別裝有高低壓壓力表，閥后設安全閥。

9、設計時除對型號及規格進行選擇外，還應說明減壓前后壓差值和安全閥的開啟壓力，以便生產廠家合理配備彈簧。

10、除壓力表、安全閥、減壓閥外，其他管件均應保溫。
